任意の仕様・形状を短納期でお届け! 新システムによるイージーオーダー!!

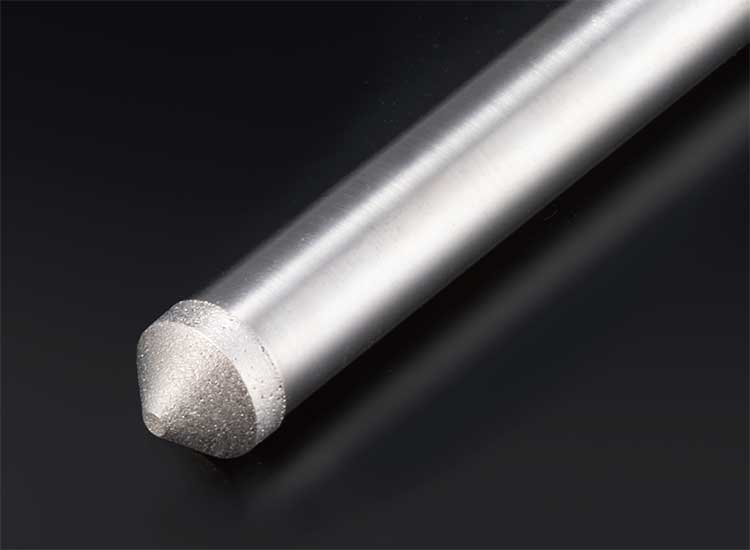

切削工具 角度加工用 ハイブリッド電着工具 RDV Series

RDV Series

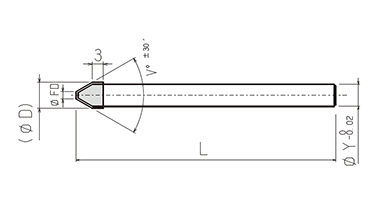

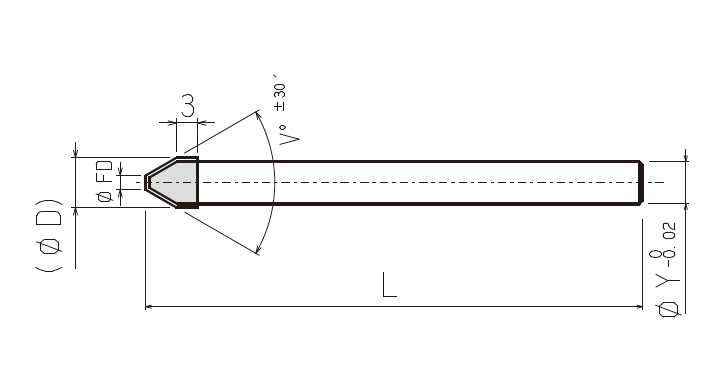

RDV 形状図


規格表
外 径 電着長 角度 シャンク径 シャンク長 ¥価格
φD T V φY L 1本 2本 3本
指定 1.0単位 指定1°単位
4.0 1.0〜 2.0 全角60°〜120° 4 50 13,700 13,020 12,330
6.0 1.0〜 2.0 全角60°〜120° 6 60 14,300 13,590 12,870
8.0 2.0〜 4.0 全角60°〜120° 8 70 17,600 16,720 15,840
10.0 2.0〜 5.0 全角60°〜120° 10 70 21,000 19,950 18,900
12.0 3.0〜 6.0 全角60°〜120° 12 70 24,300 23,090 21,870
16.0 4.0〜 8.0 全角60°〜120° 16 80 28,100 26,700 25,290
20.0 7.0〜10.0 全角60°〜120° 20 80 34,100 32,400 30,690
  • (カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。)

粒度表
外  径 粒           度
番手 #200 #230 #270 #325 #400 #600
DIA層 0.3 0.3 0.2 0.2 0.15 0.15

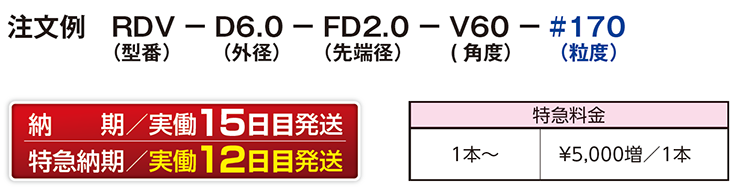

注文例 RDV − D6.0 − FD2.0 − V60 − #170



加工事例

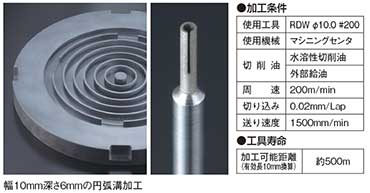

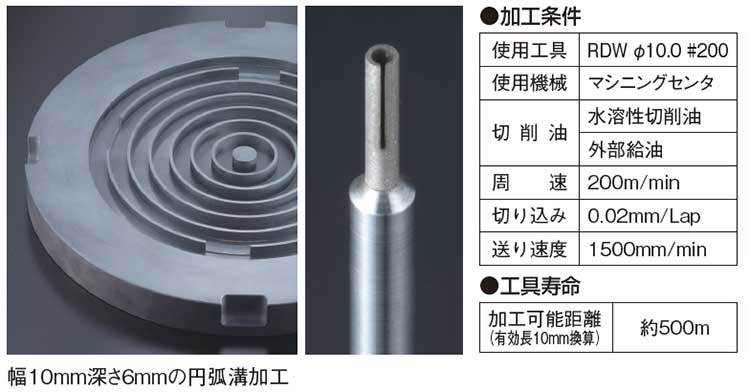

〈加工事例 喘魂酬樵如SiC)の円弧溝加工 幅10mm深さ6mmの円弧溝加工

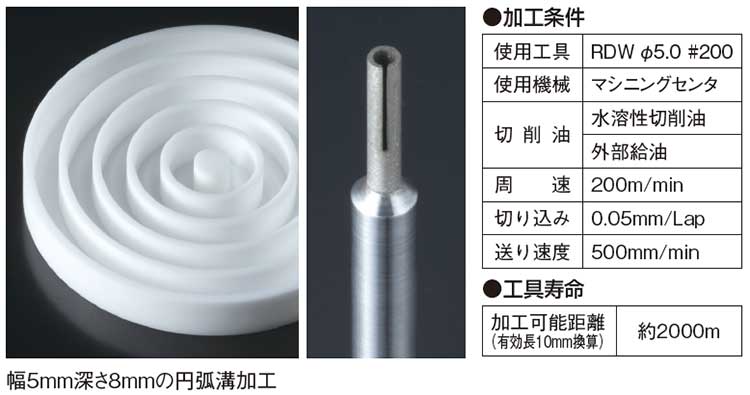

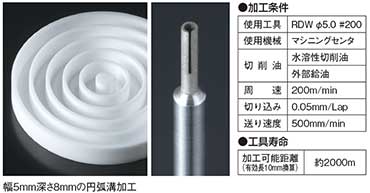

〈加工事例◆咼献襯灰縫◆ZrO2)の円弧溝加工 幅5mm深さ8mmの円弧溝加工

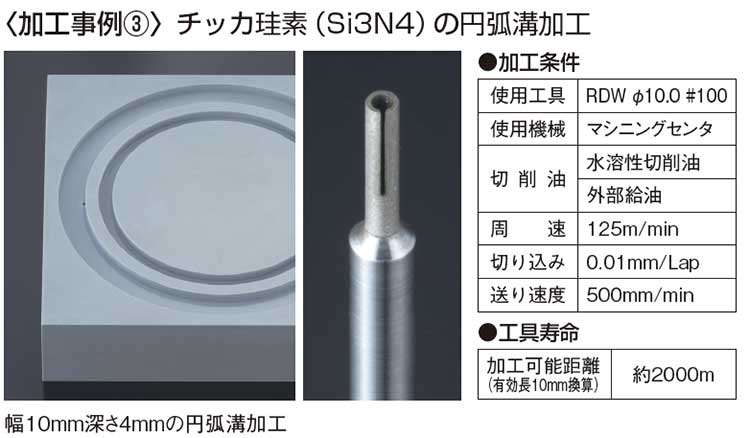

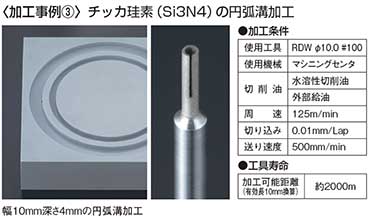

〈加工事例〉チッカ珪素(Si3N4)の円弧溝加工 幅10mm深さ4mmの円弧溝加工

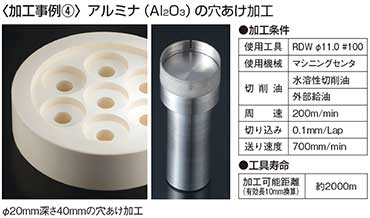

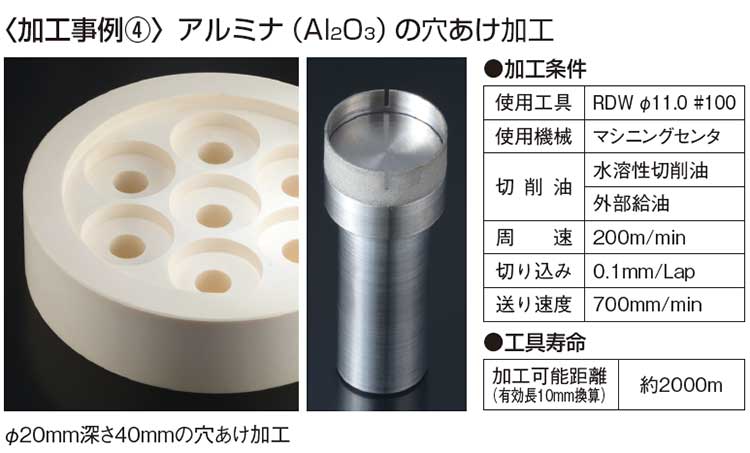

〈加工事例ぁ咼▲襯潺福Al2O3)の穴あけ加工 φ20mm深さ40mmの穴あけ加工

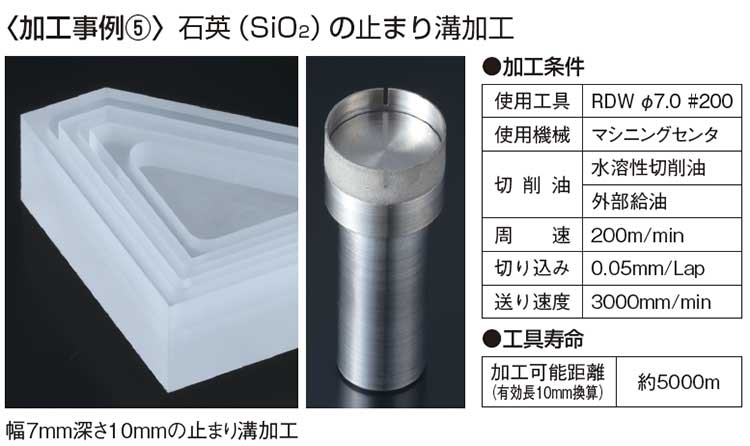

〈加工事例ァ喟弍僉SiO2)の止まり溝加工 幅7mm深さ10mmの止まり溝加工

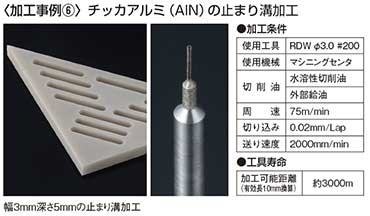

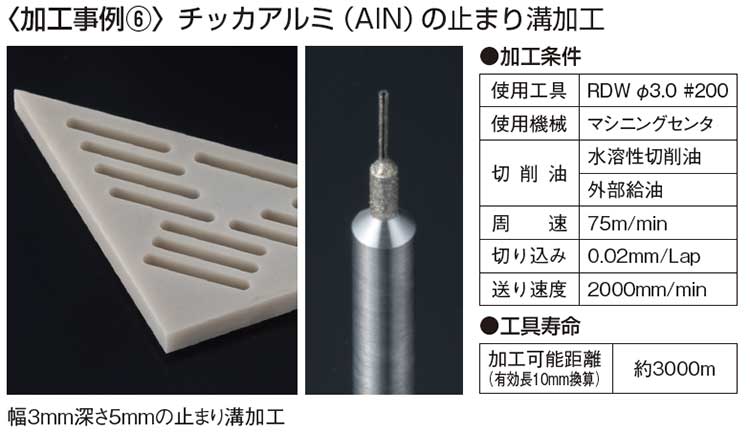

〈加工事例Α咼船奪アルミ(AlN)の止まり溝加工 幅3mm深さ5mmの止まり溝加工

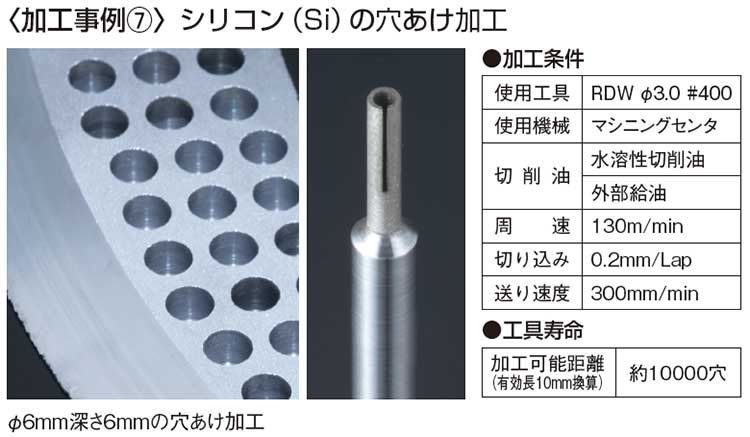

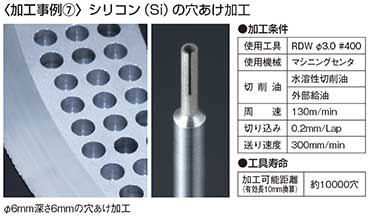

〈加工事例А咼轡螢灰鵝Si)の穴あけ加工 φ6mm深さ6mmの穴あけ加工
