任意の仕様・形状を短納期でお届け! 新システムによるイージーオーダー!!

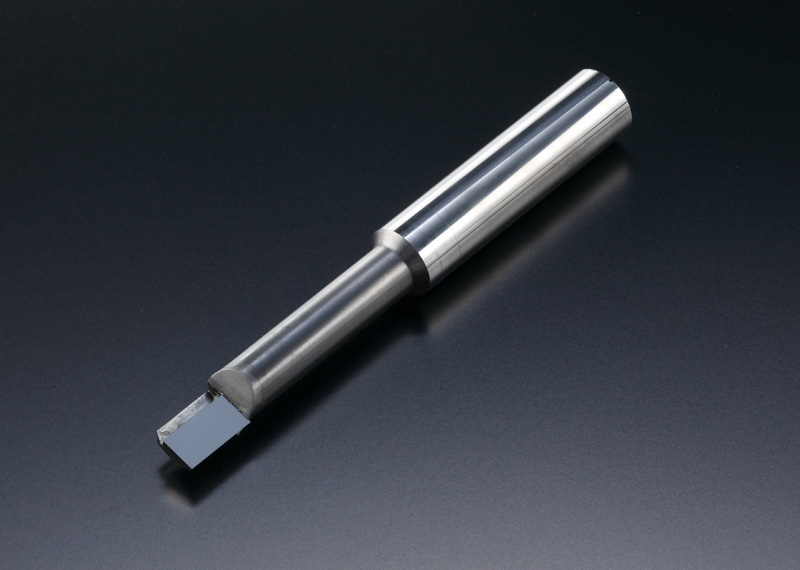

PCD/PCBN工具 スクエアエンドミル1枚刃 RE1 Series

RE1 Series

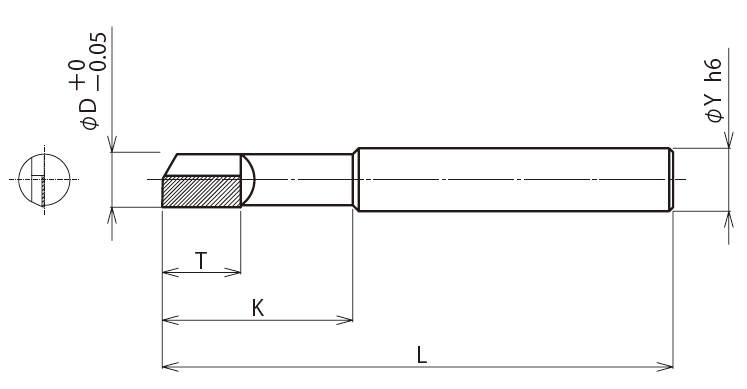

RE1 形状図
  • 台金:超硬


規格・単価表
外  径 刃長 首下 シャンク径 全 長 ¥価格/1本
φD(0.01トビ) T K φY L 1本 2〜3本 4〜5本
2.00〜 2.99 4 5〜 10 3.0 60 28,000 23,000 21,000
3.00〜 3.99 4 5〜 15 4.0 60 26,000 21,000 19,000
4.00〜 4.99 6 10〜 30 6.0 60 23,500 19,500 17,500
5.00〜 5.99 6 10〜 30 6.0 60 22,500 18,500 16,500
6.00〜 6.99 8 10〜 40 8.0 80 22,500 18,500 16,500
7.00〜 7.99 8 10〜 40 8.0 80 23,500 19,500 17,500
8.00〜 8.99 10 10〜 40 10.0 80 26,000 21,000 19,500
9.00〜10.00 10 10〜 40 10.0 80 28,000 23,000 21,000
  • (カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。)

焼結体材種表(PCD)
  粒径 被削材
PCD Z1 〜1μ アルミ合金・アクリル・超硬合金
Z5 2〜5μ アルミ合金・硬合金
Z10 5〜10μ アルミ合金・硬合金
Z25 10〜25μ セラミック半焼製品・カーボン
Z50 25〜50μ CFRP・MMC
焼結体材種表(PCBN)
  CBN含有量 被削材
PCBN M90 90% ねずみ鋳鉄・耐熱合金
T90 90% 高硬度鋳鉄・鉄系焼結金属
T75 75% 焼入れ鋼
TN70 70% 焼入れ鋼
TN50 50% 鉄系焼結金属
