■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

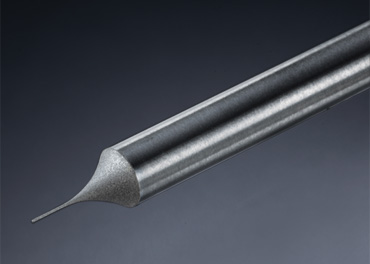

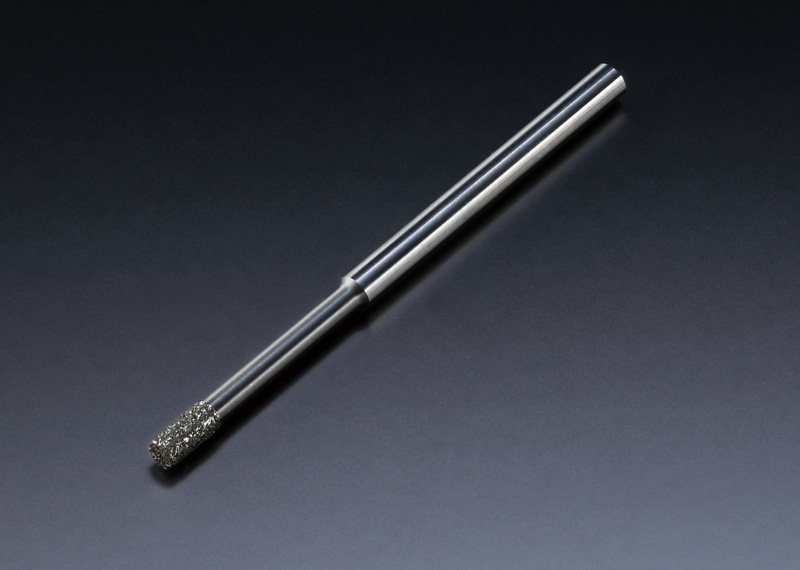

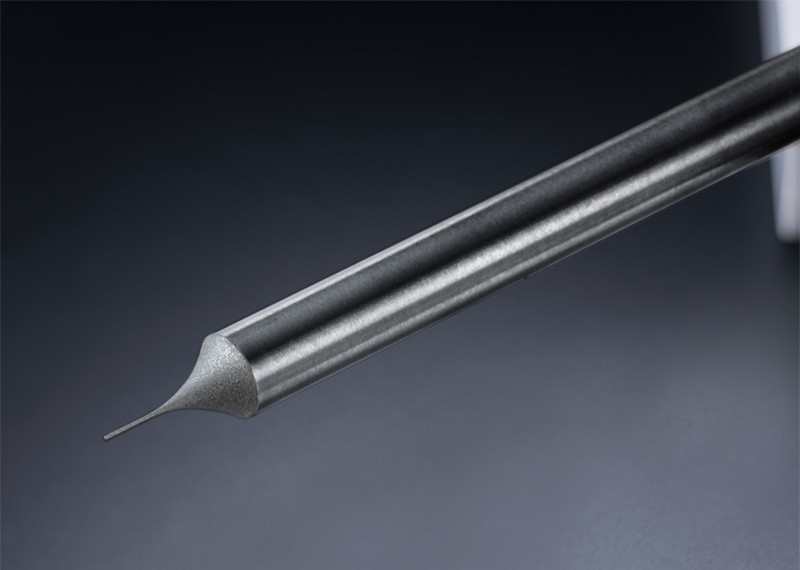

電着工具 超硬軸小径タイプ LHG Series

LHG Series

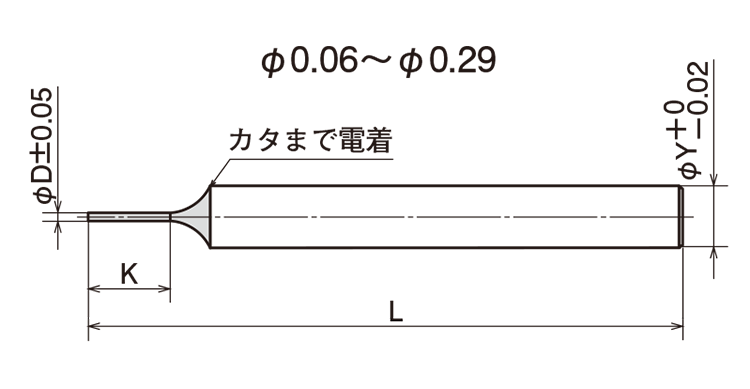

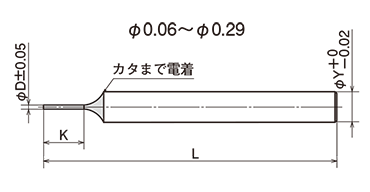

LHG 形状図


LHG Series

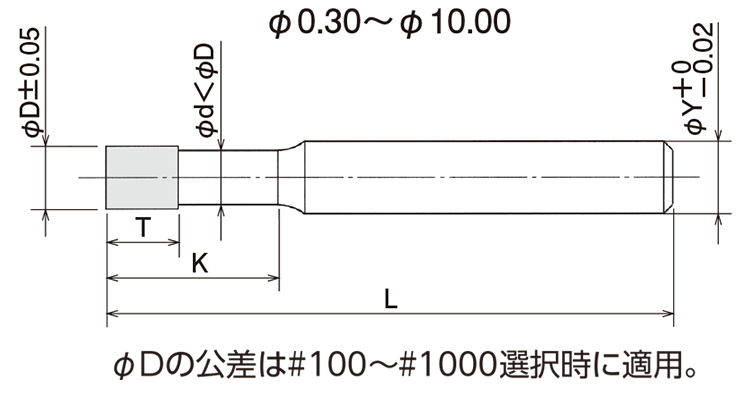

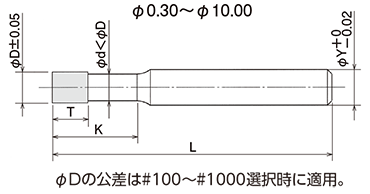

LHG 形状図


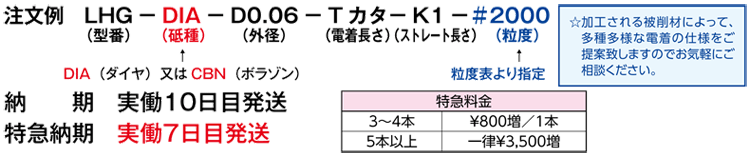

規格・単価表
外　　径 電着長 ストレート長 シャンク径 全　長 ￥価格／１本
φD T K φY L 3〜4本 5〜6本 7〜8本 9〜.10本
指定 0〜01mm単位 指定 0.5mm単位 指定 0.5mm単位
0.06 〜 0.07 カタまで電着 0.5 〜 1.0 3.0 40 8,780 7,310 6,440 5,850
0.08 〜 0.09 カタまで電着 0.5 〜 1.5 3.0 40 8,780 7,310 6,440 5,850
0.10 〜 0.14 カタまで電着 0.5 〜 1.5 3.0 40 5,850 4,880 4,290 3,900
0.15 〜 0.19 カタまで電着 0.5 〜 2.0 3.0 40 5,850 4,880 4,290 3,900
0.20 〜 0.24 カタまで電着 0.5 〜 3.0 3.0 40 5,850 4,880 4,290 3,900
0.25 〜 0.29 カタまで電着 0.5 〜 4.0 3.0 40 4,800 4,000 3,520 3,200
0.30 〜 0.59 0.5 〜 4.0 0.5 〜 4.0 3.0 40 4,130 3,440 3,030 2,750
0.60 〜 0.99 0.5 〜 8.0 0.5 〜 8.0 3.0 40 4,130 3,440 3,030 2,750
1.00 〜 1.99 1.0 〜 15.0 1.0 〜 15.0 3.0 50 3,690 3,080 2,710 2,460
2.00 〜 2.99 1.0 〜 20.0 1.0 〜 20.0 3.0 50 3,690 3,080 2,710 2,460
3.00J 1.0 〜 20.0 1.0 〜 20.0 3.0 50 3,690 3,080 2,710 2,460
3.00 〜 3.99 1.0 〜 30.0 1.0 〜 30.0 4.0 70 4,610 3,840 3,380 3,070
4.00J 1.0 〜 30.0 1.0 〜 30.0 4.0 70 4,610 3,840 3,380 3,070
4.00 〜 5.99 1.0 〜 30.0 1.0 〜 30.0 6.0 70 5,780 4,810 4,240 3,850
6.00J 1.0 〜 30.0 1.0 〜 30.0 6.0 70 5,780 4,810 4,240 3,850
6.00 〜 7.99 1.0 〜 40.0 1.0 〜 40.0 8.0 80 7,560 6,300 5,540 5,040
8.00J 1.0 〜 40.0 1.0 〜 40.0 8.0 80 7,560 6,300 5,540 5,040
8.00 〜 10.00 1.0 〜 40.0 1.0 〜 40.0 10.0 80 8,580 7,150 6,290 5,720
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000 #1500 #2000
0.06〜 0.07 ○ ◎
0.08〜 0.09 ◎ ◎
0.10〜 0.14 ◎ ◎
0.15〜 0.19 ◎ ◎ ○
0.20〜 0.24 ○ ◎ ◎
0.25〜 0.29 ○ ◎ ○
0.30〜 0.59 ○ ◎ ◎ ◎ ○
0.60〜 0.99 ○ ○ ○ ◎ ◎ ◎ ○ ○
1.00〜 1.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
2.00〜 2.99     ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
3.00〜 3.99   ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
4.00〜 5.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
6.00〜 7.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
8.00〜 10.00 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40 〜#100 は電着長さT が5 以上必要です。


このページの一番上へ ひとつ前のページへ


■ オプション

スリット（電着後寸法）

スリット（電着後寸法）
外　　径 0.5巾 1.0巾 1.5巾 2.0巾 ￥価格／ 1本
φD 0.5
深さ		 1.0
深さ		 1.5
深さ		 2.0
深さ		 1本
スリット		 2本
スリット		 4本
スリット
2.99以下不可 − − −
3.00J〜 3.99 ○ ￥360増 ￥420増 不可
4.00〜 5.99 ○ ○
6.00J〜 7.99 ○ ○ ○
8.00J〜10.00 ○ ○ ○ ○ ￥430増 ￥500増
・○印がご指定頂けます。

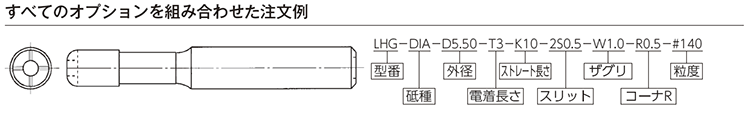

●スリットの注文例
指定方法：本数・Sスリット巾
LHG−DIA−D5.50−T3−K10−2S0.5−#140
　（2本スリット・巾0.5��）

ザグリ（電着後寸法）

ザグリ（電着後寸法）
ザグリ片肉厚み
外　　径 W1.0 W1.5 W2.0 W2.5 ￥価格／ 1本
φD 深さ 1��
4.99以下不可 −
5.00〜 5.99 ○ ￥670増
6.00J〜 7.99 ○ ○
8.00J〜10.00 ○ ○ ○   ￥840増
・○印がご指定頂けます。
●ザグリの注文例
指定方法：W片肉厚み
LHG−DIA−D5.50−T3−K10−W1.0−#170
　（ザグリ片肉厚み1.0��）


コーナR（電着後寸法）

コーナR（電着後寸法）
粒　　度 コーナ R ￥価格／ 1本
＃ 指定 0.1単位
#40〜 #80 R0.5〜 R1.5 但し 1/ 2D以下 ￥1000増
#100〜170 R0.3〜 R1.5
#200〜1000 R0.2〜 R1.5
#40〜1000 R1.6〜 R3.0 ￥1200増
#40〜1000 R3.1〜 R5.0 ￥1500増
#40〜1000 R5.1〜R10.0 ￥2100増
・○印がご指定頂けます。
●コーナRの注文例
指定方法：R単位
LHG−DIA−D5.50−T3−K10−R0.5−#170
　（コーナR0.5）
