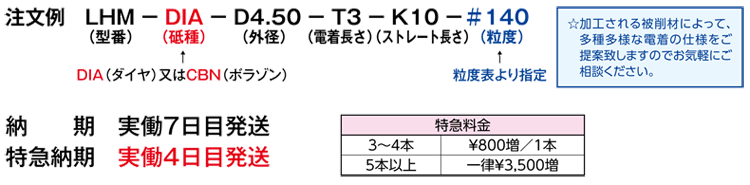

■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！


電着工具 マシニング・グラインディング用 スタンダード小頭タイプ LHM Series

LHM Series

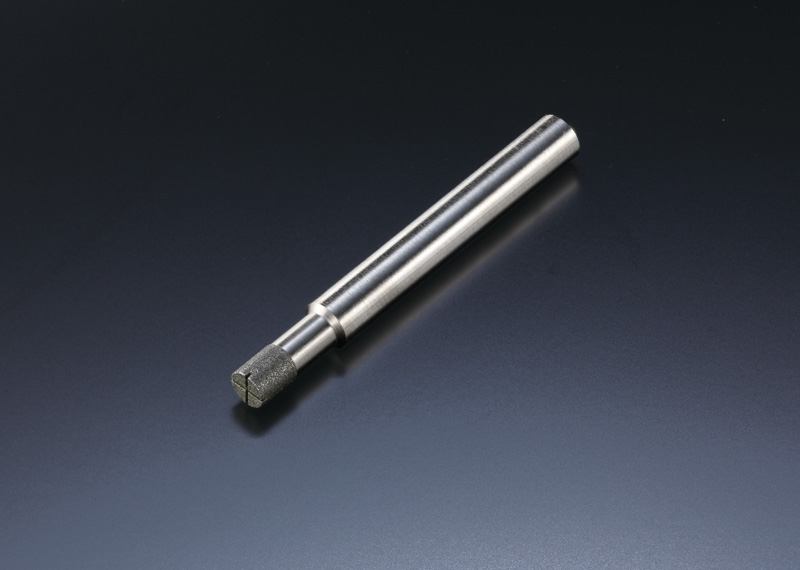

  • 写真はスリットのオプション付きとなっております

LHM 形状図


規格・単価表
外　　径 電着長 ストレート長 シャンク径 全　長 ￥価格／１本
φD T K φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 0.01mm単位 指定 1mm単位 指定 1mm単位
0.30 〜 0.59 1〜 4 2〜 4 3.0 40 1,340 1,120 980 890
0.60 〜 0.99 1〜 8 2〜 8 3.0 40 1,190 990 870 790
1.00 〜 1.99 1〜15 2〜15 3.0 50 1,190 990 870 790
2.00 〜 2.99 1〜20 2〜20 3.0 50 1,190 990 870 790
3.00J 1〜20 2〜20 3.0 50 1,190 990 870 790
3.00 〜 3.99 1〜30 2〜30 4.0 70 1,430 1,190 1,050 950
4.00J 1〜30 2〜30 4.0 70 1,430 1,190 1,050 950
4.00 〜 5.99 1〜30 2〜30 6.0 70 1,710 1,430 1,260 1,140
6.00J 1〜30 2〜30 6.0 70 1,710 1,430 1,260 1,140
6.00 〜 7.99 1〜30 2〜40 8.0 80 2,030 1,690 1,490 1,350
8.00J 1〜30 2〜40 8.0 80 2,030 1,690 1,490 1,350
8.00 〜 9.99 1〜30 2〜40 10.0 80 2,280 1,900 1,680 1,520
10.00J 1〜30 2〜40 10.0 80 2,280 1,900 1,680 1,520
10.00 〜11.99 1〜30 2〜40 12.0 80 2,580 2,150 1,900 1,720
12.00J 1〜30 2〜40 12.0 80 2,580 2,150 1,900 1,720
12.00 〜15.99 1〜30 2〜50 16.0 100 2,730 2,270 --- ---
16.00J 1〜30 2〜50 16.0 100 2,730 2,270 --- ---
16.00 〜20.00 1〜30 2〜50 20.0 100 3,240 2,700 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）
  • ＊ピッチは全て並目になります


LHM 形状図

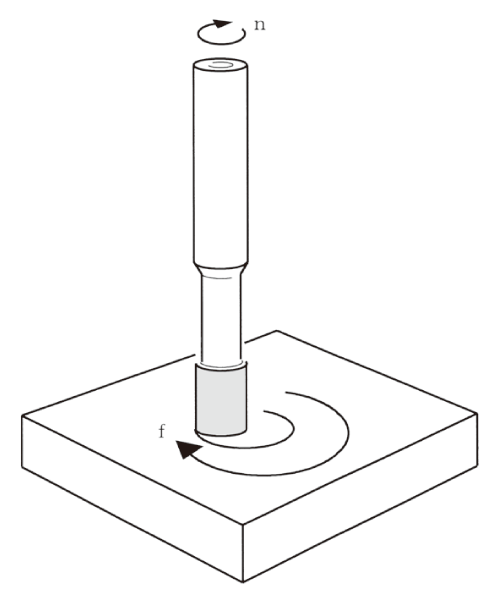

加工条件参考表［ザグリ加工（ヘリカル加工）］
電着工具仕様 LHM−DIA−D5.00−T5−K15−1S1.0−H1.0−#140
(焼入れ鋼はCBN使用)
加工条件
加工材質 回転数（ n） min-1 送り速度（ f） mm／min 切り込み量 mm／pass
超　　　硬 4000 30 0.05
焼入れ鋼 4000 15 0.05
ジルコニア 4000 60 0.05
アルミナ 4000 90 0.05
使用研削液：水溶性（ソリューション型）
使用機械：マシニングセンタ

粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
0.30〜 0.59 ○ ○ ◎ ○ ○
0.60〜 0.99 ○ ○ ○ ◎ ◎ ○ ○ ○
1.00〜 1.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
2.00〜 2.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
3.00〜 3.99 ○ ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
4.00〜 5.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
6.00〜 7.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
8.00〜 9.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
10.00〜11.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
12.00〜15.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
16.00〜20.00 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40 〜#100 は電着長さT が5 以上必要です。

このページの一番上へ ひとつ前のページへ


■ オプション

スリット（電着後寸法）

スリット（電着後寸法）
外　　径 0.5巾 1.0巾 1.5巾 2.0巾 ￥価格／ 1本
φD 0.5
深さ		 1.0
深さ		 1.5
深さ		 2.0
深さ		 1本
スリット		 2本
スリット		 4本
スリット
2.99以下不可 − − −
3.00J〜 3.99 ○ ￥240増 ￥280増 不可
4.00J〜 5.99 ○ ○
6.00J〜 7.99 ○ ○ ○
8.00J〜 9.99 ○ ○ ○ ○ ￥310増 ￥350増
10.00J〜11.99 ○ ○ ○ ○ ￥450増
12.00J〜15.99 ○ ○ ○ ○ ￥350増 ￥400増 ￥490増
16.00J〜20.00 ○ ○ ○ ○
・○印がご指定頂けます。
●スリットの注文例
指定方法：本数・Sスリット巾
LHM−DIA−D4.50−T3−K10−2S0.5−#140
　（2本スリット・巾0.5��）

ザグリ（電着後寸法）

ザグリ（電着後寸法）
ザグリ片肉厚み
外　　径 W1.0 W1.5 W2.0 ￥価格／ 1本
φD 深さ 1��
3.99以下不可 −
4.00J〜 5.99 ○ ￥190増
6.00J〜 7.99 ○ ○
8.00J〜 9.99 ○ ○ ○
10.00J〜11.99 ○ ○ ○
12.00J〜15.99 ○ ○ ○ ￥240増
16.00J〜20.00 ○ ○ ○
・○印がご指定頂けます。
●ザグリの注文例
指定方法：W片肉厚み
LHM−DIA−D4.50−T3−K10−W1.0−#140
　（ザグリ片肉厚み1.0��）


貫通穴（母材寸法）

貫通穴（母材寸法）
外　　径 貫通穴径 φ H シャンク
穴径		 ￥価格／ 1本
φD φ1.0 φ2.0 φ3.0 φ4.0 φh
3.99以下不可 −
4.00J〜 5.99 ○ 3.0 ￥700増
6.00J〜 7.99 ○ ○ 4.0 ￥600増
8.00J〜 9.99 ○ ○ ○ 5.0
10.00J〜11.99 ○ ○ 5.0
12.00J〜15.99 ○ ○ 6.0 ￥700増
16.00J〜20.00 ○ ○ 6.0 ￥800増
・○印がご指定頂けます。
●貫通穴の注文例
指定方法：H貫通穴径
LHM−DIA−D4.50−T3−K10−H1.0−#140
　（貫通穴φ1.0）

コーナR（電着後寸法）

コーナR（電着後寸法）
粒　　度 コーナ R ￥価格／ 1本
＃ 指定 0.1単位
#40 R0.8〜R1.5 但し 1/ 2D以下 ￥220増
#60 R0.7〜R1.5
#80 R0.6〜R1.5
#100〜170 R0.5〜R1.5
#200〜800 R0.4〜R1.5
 #60〜180 R1.6〜R3.0 但し 1/ 2D以下 ￥300増
#100〜170 R1.6〜R3.0
#200〜800 R1.6〜R3.0
・○印がご指定頂けます。
●コーナRの注文例
指定方法：R単位
LHM−DIA−D4.50−T3−K10−R0.5−#140
　（コーナR0.5）
