■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

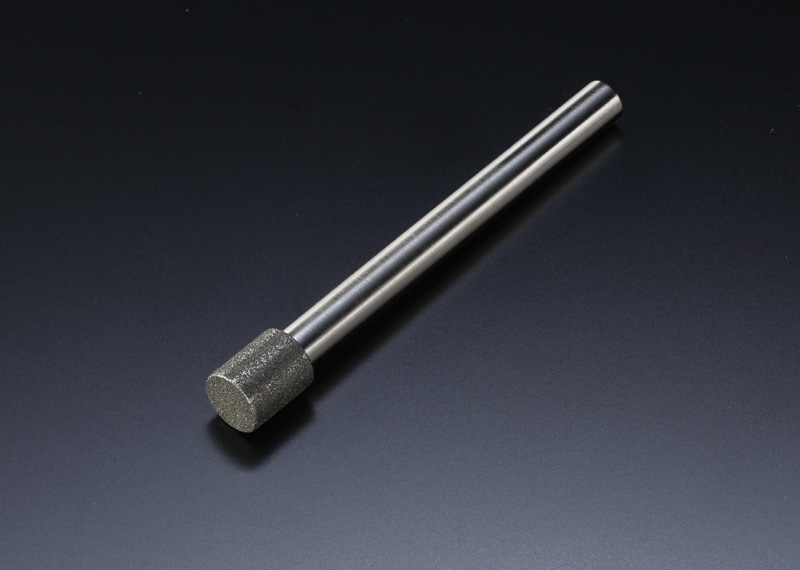

電着工具 治具研削盤･内面研削盤用 スタンダード大頭タイプ STI Series

STI Series

STI 形状図


規格・単価表
外　　径 電着長 シャンク径 シャンク長 ￥価格／１本
φD T φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 0.01mm単位 指定 1mm単位
3.00〜 4.99 5〜15 3.0 40 1,820 1,520 1,340 1,210
5.00〜 6.99 5〜15 4.0 50 2,210 1,840 1,620 1,470
7.00〜 8.99 5〜15 6.0 60 2,480 2,070 1,820 1,650
9.00〜10.99 5〜15 6.0 70 2,850 2,380 2,090 1,900
11.00〜12.99 5〜15 10.0 80 3,120 2,600 2,290 2,080
13.00〜16.99 5〜15 10.0 80 3,580 2,980 --- ---
17.00〜20.00 5〜15 10.0 80 4,020 3,350 --- ---

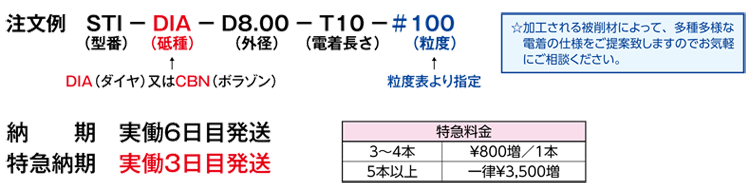

  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）
  • ＊ピッチは全て並目になります


粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
3.00〜 4.99 ○ ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
5.00〜 6.99 ○ ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
7.00〜 8.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
9.00〜10.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
11.00〜12.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
13.00〜16.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
17.00〜20.00 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40 〜#100 は電着長さT が5 以上必要です。

このページの一番上へ ひとつ前のページへ


■ オプション

スリット（電着後寸法）

スリット（電着後寸法）
外　　径 0.5巾 1.0巾 1.5巾 2.0巾 ￥価格／ 1本
φD 0.5
深さ		 1.0
深さ		 1.5
深さ		 2.0
深さ		 1本
スリット		 2本
スリット		 4本
スリット
3.00〜 4.99 ○ ￥240増 ￥280増 不可
5.00〜 6.99 ○ ○
7.00〜 8.99 ○ ○ ○
9.00〜10.99 ○ ○ ○ ○ ￥310増 ￥350増
11.00〜12.99 ○ ○ ○ ○ ￥450増
13.00〜16.99 ○ ○ ○ ○ ￥350増 ￥400増 ￥490増
17.00〜20.00 ○ ○ ○ ○
・○印がご指定頂けます。
●スリットの注文例
指定方法：本数・Sスリット巾
STI−DIA−D8.00−T10−2S1.0−#100
　（2本スリット・巾1.0��）

ザグリ（電着後寸法）

ザグリ（電着後寸法）
ザグリ片肉厚み
外　　径 W1.0 W1.5 W2.0 W2.5 ￥価格／ 1本
φD 深さ 1��
4.99以下不可 −
5.00〜 6.99 ○ ￥190増
7.00〜 8.99 ○ ○
9.00〜10.99 ○ ○ ○
11.00〜12.99 ○ ○ ○ ○
13.00〜16.99 ○ ○ ○ ○ ￥240増
17.00〜20.00 ○ ○ ○ ○
・○印がご指定頂けます。
●ザグリの注文例
指定方法：W片肉厚み
STI−DIA−D8.00−T10−W1.0−#100
　（ザグリ片肉厚み1.0��）


貫通穴（母材寸法）

貫通穴（母材寸法）
外　　径 貫通穴径 φ H ￥価格／ 1本
φD φ1.0 φ2.0 φ4.0 φ6.0
3.00〜 4.99 ○ ￥600増
5.00〜 6.99 ○ ￥500増
7.00〜 8.99 ○
9.00〜10.99 ○ ○
11.00〜12.99 ○ ○ ￥600増
13.00〜16.99 ○ ○
17.00〜20.00 ○ ○ ￥700増
・○印がご指定頂けます。
●貫通穴の注文例
指定方法：H貫通穴径
STI−DIA−D8.00−T10−H1.0−#100
　（貫通穴φ1.0）

コーナR（電着後寸法）

コーナR（電着後寸法）
粒　　度 コーナ R ￥価格／ 1本
＃ 指定 0.1単位
#40〜 80 R0.6〜R1.5 但し 1/ 2D以下 ￥220増
#100〜170 R0.5〜R1.5
#200〜800 R0.4〜R1.5
#40〜 80 R1.6〜R3.0 但し 1/ 2D以下 ￥300増
#100〜170 R1.6〜R3.0
#200〜800 R1.6〜R3.0
・○印がご指定頂けます。
●コーナRの注文例
指定方法：R単位
STI−DIA−D8.00−T10−R2.5−#100
　（コーナR2.5）
