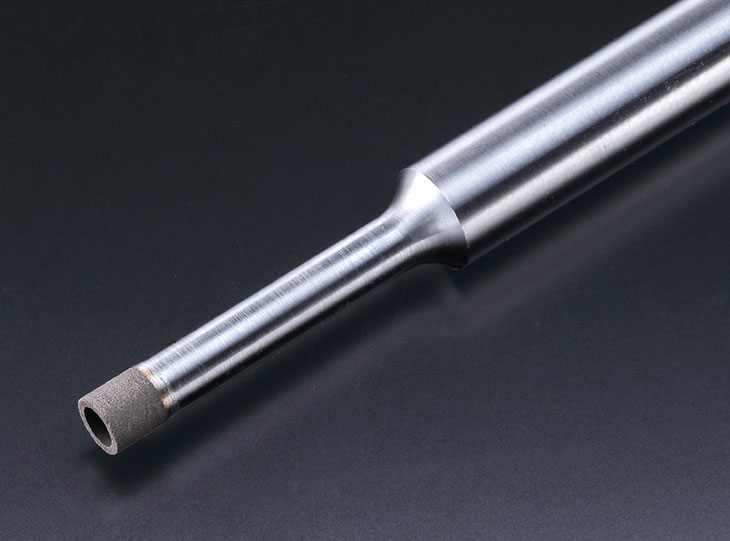

RMTシリーズと違い内径側の台金が逃げているコアドリル形状のツールです。
加工中に内径側の台金が干渉しない為、穴加工に最適です。

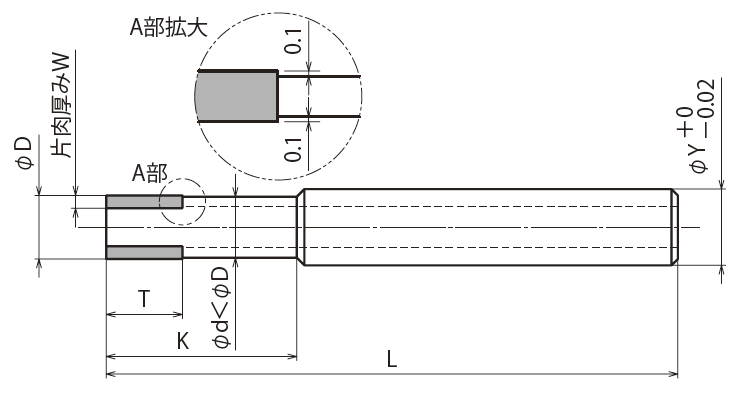

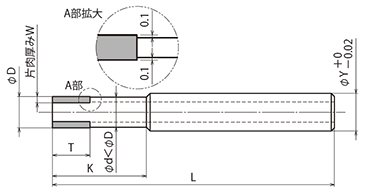

外 径 | 砥石長 | ストレート長 | 片肉厚 | シャンク径 | 全 長 | ¥価格/1本 | ||||
---|---|---|---|---|---|---|---|---|---|---|
φD | T | K | W | φY | L | 1〜2本 | 3〜4本 | 5〜6本 | 7〜8本 | 9〜10本 |
指定 0.1mm単位 | 指定 1mm単位 | 指定 1mm単位 | 指定 0.5mm単位 | |||||||
3.0 〜 3.9 | 3 〜 5 | 6 〜15 | 1.0 固定 | 6 | 60 | 8,980 | 8,480 | 8,140 | 7,890 | 7,630 |
4.0 〜 4.9 | 3 〜 7 | 8 〜20 | 1.0 固定 | 6 | 60 | 8,980 | 8,480 | 8,140 | 7,890 | 7,630 |
5.0 〜 5.9 | 3 〜10 | 12 〜25 | 1.0 〜1.5 | 6 | 60 | 9,550 | 9,020 | 8,660 | 8,390 | 8,120 |
6.0 〜 9.9 | 3 〜10 | 12 〜35 | 1.0 〜2.0 | 10 | 70 | 9,970 | 9,410 | 9,040 | 8,750 | 8,470 |
10.0 〜 11.9 | 3 〜10 | 12 〜40 | 1.0 〜2.5 | 12 | 80 | 10,850 | 10,250 | 9,840 | 9,530 | 9,220 |
12.0 〜 13.9 | 3 〜10 | 12 〜40 | 1.0 〜3.0 | 16 | 80 | 11,720 | 11,070 | 10,630 | 10,290 | 9,960 |
14.0 〜 15.9 | 3 〜10 | 12 〜40 | 1.0 〜3.0 | 16 | 80 | 12,520 | 11,820 | 11,350 | 11,000 | 10,640 |
16.0 〜 17.9 | 3 〜10 | 12 〜45 | 1.0 〜3.5 | 20 | 90 | 13,310 | 12,570 | 12,070 | 11,690 | 11,310 |
18.0 〜 20.0 | 3 〜10 | 12 〜45 | 1.0 〜3.5 | 20 | 90 | 14,110 | 13,320 | 12,790 | 12,390 | 11,990 |
外 径 | 幅0.5 | 幅1.0 | 幅1.5 | 幅2.0 | ¥価格/ 1本 | ||
---|---|---|---|---|---|---|---|
φD | 深さ0.5 | 深さ1.0 | 深さ1.5 | 深さ2.0 | 1本スリット | 2本スリット | 4本スリット |
3.0〜 3.9 | ○ | ¥600増 | ¥900増 | 不可 | |||
4.0〜 4.9 | ○ | ○ | |||||
5.0〜 5.9 | ○ | ○ | |||||
6.0〜 9.9 | ○ | ○ | ○ | ¥700増 | ¥1,000増 | 不可 | |
10.0〜11.9 | ○ | ○ | ○ | ○ | ¥1,600増 | ||
12.0〜13.9 | ○ | ○ | ○ | ○ | ¥800増 | ¥1,100増 | ¥1,800増 |
14.0〜15.9 | ○ | ○ | ○ | ○ | |||
16.0〜17.9 | ○ | ○ | ○ | ○ | |||
18.0〜20.0 | ○ | ○ | ○ | ○ |
