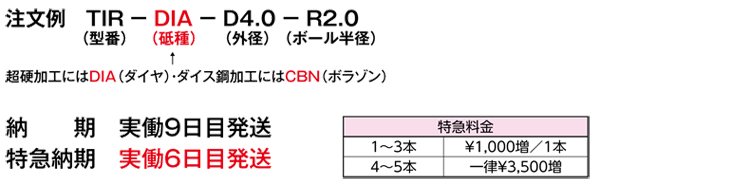

■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

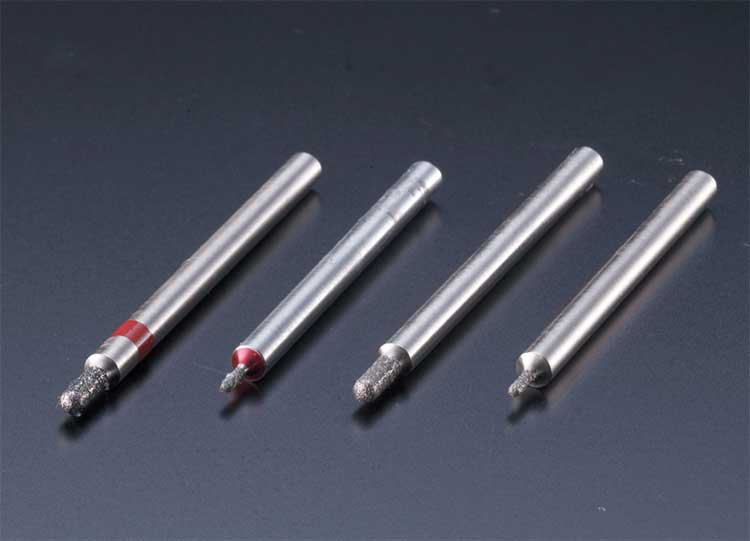

超硬合金・ダイス鋼加工用工具 準鏡面加工用 ボール TIR Series

TIR Series

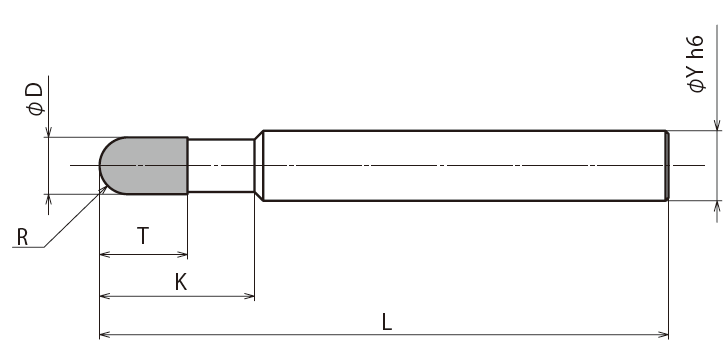

TIR 形状図
  • 台金:超硬


規格・単価表
ボール半径 外　　径 電着長 ストレート長 シャンク径 全　長 ￥価格
R φD T K φY L 1本
R0.3 0.6 2 3 4.0 50 17,400
R0.4 0.8 2 3 4.0 50 15,500
R0.5 1.0 3 4 4.0 50 12,900
R0.75 1.5 3 4 4.0 50 12,000
R1.0 2.0 4 5 4.0 50 12,000
R1.5 3.0 6 8 6.0 60 11,200
R2.0 4.0 8 10 6.0 60 11,200
R2.5 5.0 8 10 6.0 60 11,200
R3.0 6.0 10 12 6.0 60 11,200
R4.0 8.0 10 12 10.0 70 17,800
R5.0 10.0 10 12 10.0 70 17,800
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）

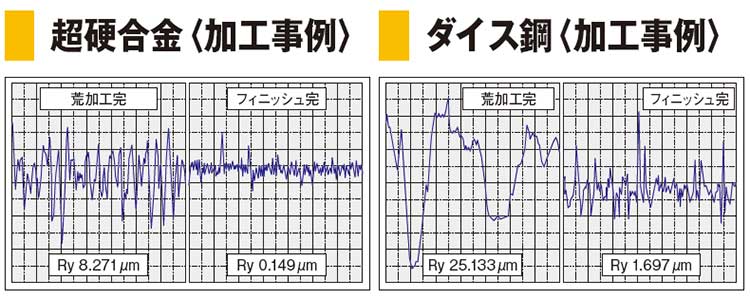

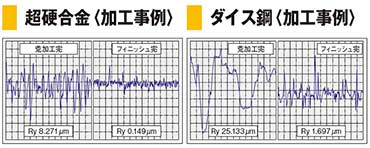

加工サンプル

加工条件参考表
工具仕様 TIR−DIA−D2.0-R1.0
加工条件
被削材 回転数（ n）
min-1		 送り速度（ f）
mm／min		 切り込み量
mm／pass
超硬/ダイス鋼 10000 300 0.005
使用研削液：水溶性（ソリューション型）
使用機械：マシニングセンタ
