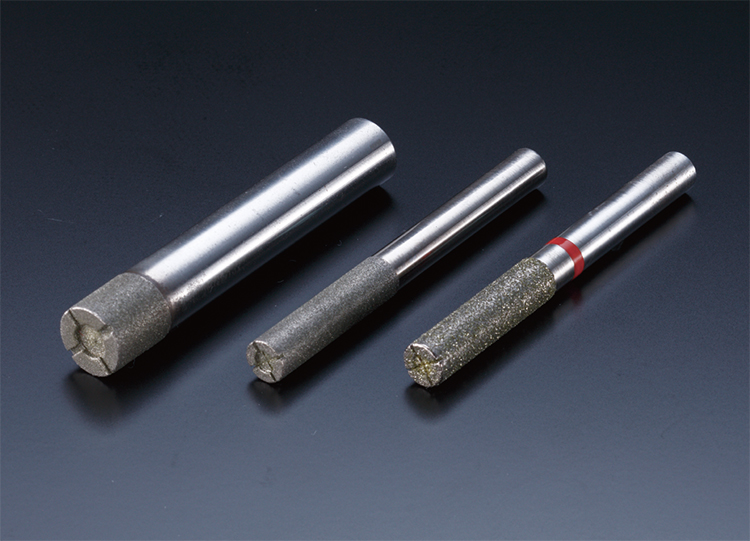

超硬合金・ダイス鋼加工用工具 準鏡面加工用 スクエア TIS Series

TSI Series
  • ※工具によってスリット・ザグリの形状が異なります

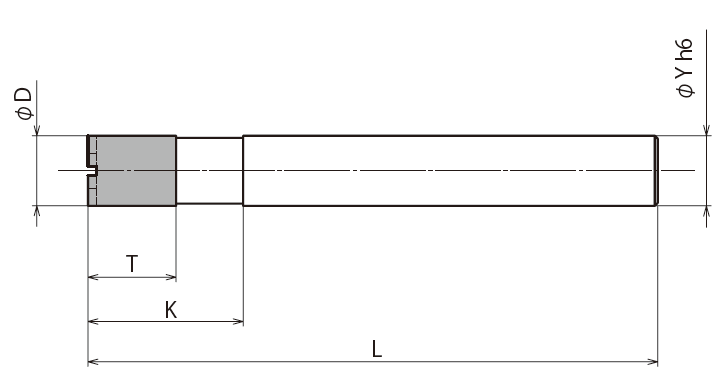

TIS 形状図
  • 台金:超硬


規格・単価表
外　　径 電着長 ストレート長 シャンク径 全　長 スリット ￥価格
φD T K φY L 1本
0.6 2 3 4.0 50 --- 13,700
0.8 2 3 4.0 50 --- 12,500
1.0 3 4 4.0 50 --- 11,400
1.5 3 4 4.0 50 --- 11,200
2.0 4 5 4.0 50 --- 11,200
3.0 6 8 6.0 60 --- 10,600
4.0 8 10 6.0 60 --- 10,600
5.0 8 10 6.0 60 --- 10,600
6.0 10 12 6.0 60 --- 10,600
8.0 10 12 10.0 70 --- 15,000
10.0 10 12 10.0 70 --- 15,000
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）

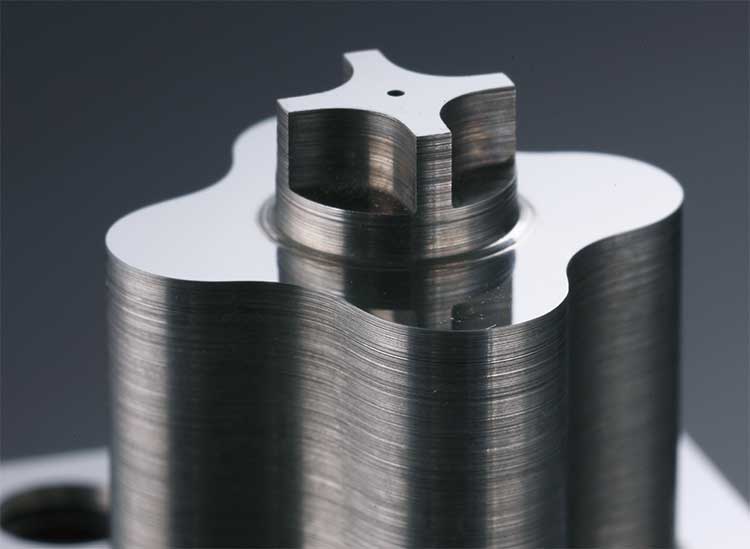

加工サンプル

加工条件参考表
工具仕様 TIS−DIA−D10.0
加工条件
被削材 回転数（ n）
min-1		 送り速度（ f）
mm／min		 切り込み量
mm／pass
超硬/ダイス鋼 3150 100 0.01
使用研削液：水溶性（ソリューション型）
使用機械：マシニングセンタ
