任意の仕様・形状を短納期でお届け! 新システムによるイージーオーダー!!

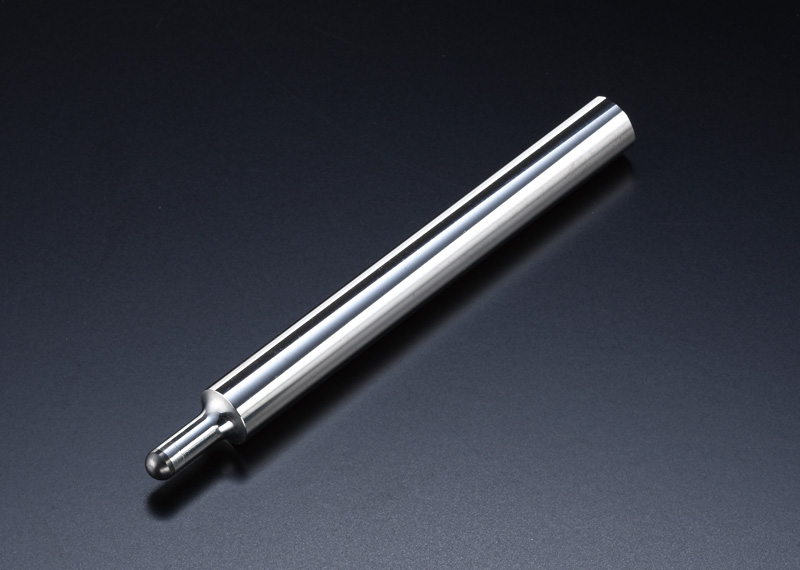

超硬合金・ダイス鋼加工用工具 鏡面加工用 ボール TPR Series

TPR Series

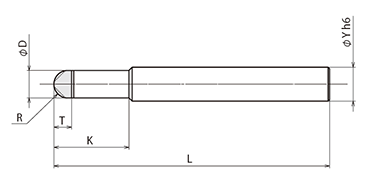

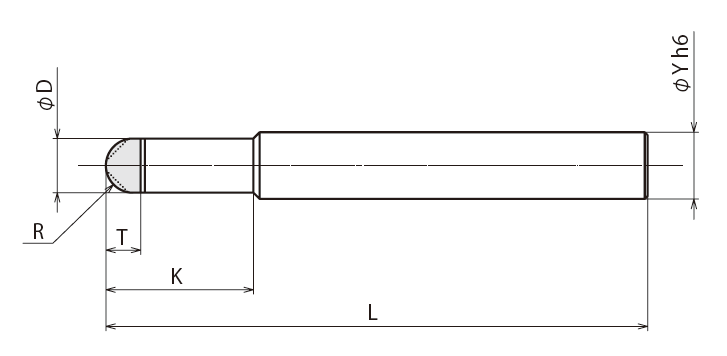

TPR 形状図
  • 台金:超硬


規格・単価表
ボール半径 外  径 ダイヤ厚 ストレート長 スリット シャンク径 全 長 ¥価格
R φD T K φY L 1本
R0.15 0.3 0.3 1 無し 4.0 50 38,800
R0.2 0.4 0.4 1 無し 4.0 50 36,300
R0.25 0.5 0.5 1 無し 4.0 50 33,900
R0.3 0.6 0.6 1.5 無し 4.0 50 31,500
R0.4 0.8 0.8 1.5 無し 4.0 50 27,900
R0.5 1.0 1.5 3 有り 4.0 50 24,200
R0.75 1.5 1.5 4 有り 4.0 50 23,100
R1.0 2.0 1.5 5 有り 4.0 50 23,100
R1.5 3.0 1.5 6 有り 6.0 60 25,300
  • (カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。)


TPR Series

加工条件参考表
工具仕様 TPR−D2.0-R1.0
加工条件
被削材 回転数( n)
min-1
送り速度( f)
mm/min
切り込み量
mm/pass
超硬/ダイス鋼 20000 500 0.001
使用研削液:水溶性(ソリューション型)
使用機械:マシニングセンタ
