■ 任意の仕様・形状を短納期でお届け！ 新システムによるイージーオーダー！！
| ネジの 呼び |
外径 | 山 数 | ピッチ | シャンク径 | 全長 | 粒度 | 形状 | ￥価格／ 1本 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | N | P | φY | L | 3〜4本 | 5〜6本 | 7〜8本 | 9〜10本 | |||
| 指定 1山単位 | |||||||||||

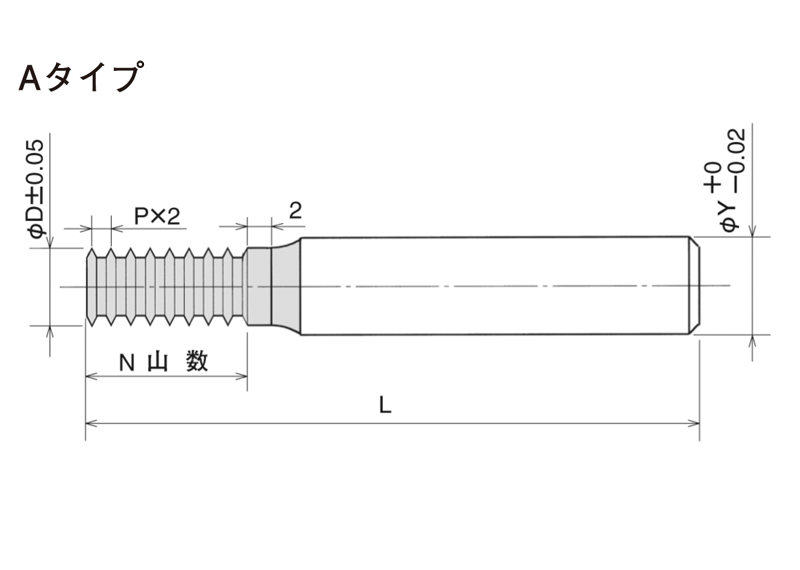

| M2 | 1.5 | 5〜 6 | 0.4 | 3.0 | 40 | 800 | Aタイプ | 9,030 | 7,530 | 6,630 | 6,020 |
| M2.5 | 1.8 | 5〜 7 | 0.45 | 3.0 | 40 | 800 | Aタイプ | 8,060 | 6,720 | 5,910 | 5,370 |

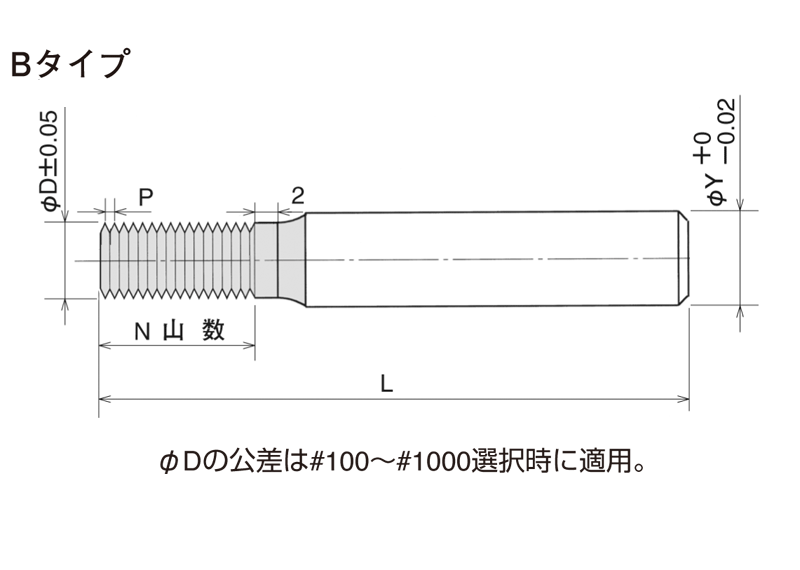

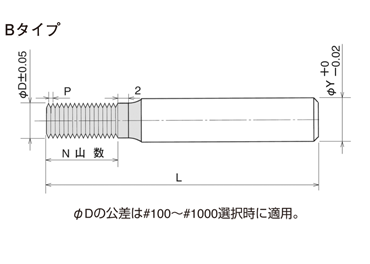

| M3 | 2.3 | 10〜16 | 0.5 | 3.0 | 40 | 600 | Bタイプ | 7,080 | 5,900 | 5,200 | 4,720 |
| M4 | 3.0 | 10〜16 | 0.7 | 6.0 | 70 | 400 | Bタイプ | 7,080 | 5,900 | 5,200 | 4,720 |
| M5 | 3.8 | 10〜20 | 0.8 | 6.0 | 70 | 400 | Bタイプ | 8,370 | 6,980 | 6,140 | 5,580 |
| M6 | 4.5 | 10〜20 | 1 | 8.0 | 80 | 400 | Bタイプ | 8,720 | 7,270 | 6,400 | 5,810 |
| M8 | 6.3 | 10〜20 | 1.25 | 8.0 | 80 | 325 | Bタイプ | 9,530 | 7,940 | 6,990 | 6,350 |
| M10 | 7.8 | 10〜20 | 1.5 | 10.0 | 100 | 325 | Bタイプ | 10,380 | 8,650 | 7,610 | 6,920 |
| M12 | 9.4 | 10〜20 | 1.75 | 12.0 | 100 | 325 | Bタイプ | 11,360 | 9,640 | 8,330 | 7,570 |
このページのカタログへ
