■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

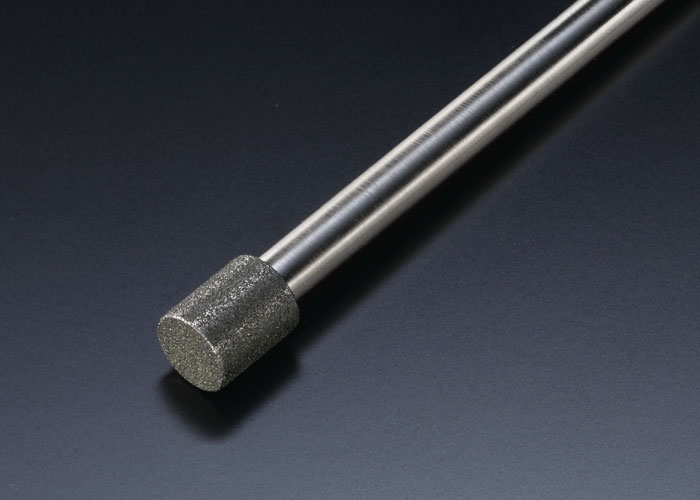

電着工具 焼入軸大頭タイプ STH Series

STH Series

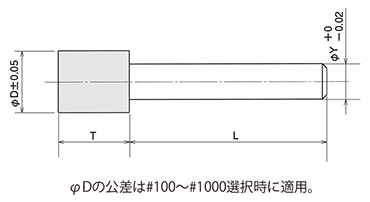

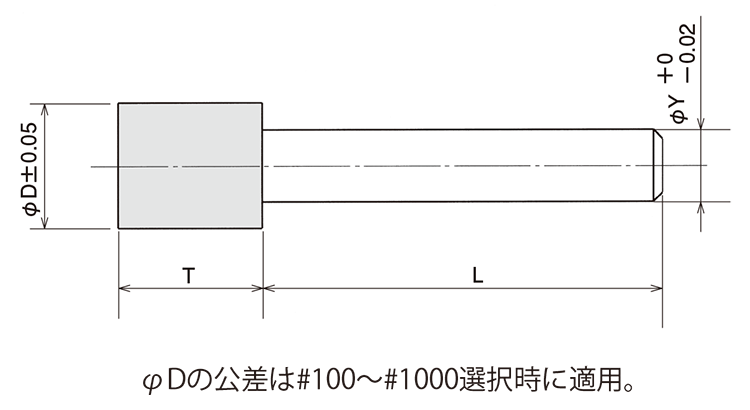

STH 形状図


規格・単価表
　 外　径 電着長 シャンク径 シャンク長 ￥価格／１本
φD T φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 0.01mm単位 指定 1mm単位
◎ 3.00〜 4.99 5〜20 3 40 2,730 2,280 2,010 1,820
◎ 5.00〜 6.99 5〜20 4 50 3,320 2,770 2,440 2,210
◎ 7.00〜 8.99 5〜20 6 60 3,720 3,100 2,730 2,480
◎ 9.00〜10.99 5〜20 8 70 4,280 3,570 3,140 2,850
◎ 11.00〜12.99 5〜20 10 80 4,680 3,900 3,440 3,120
● 13.00〜16.99 5〜20 10 80 6,090 5,070 --- ---
● 17.00〜20.00 5〜20 10 80 6,840 5,700 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
3.00〜 4.99   ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○
5.00〜 6.99 ○ ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○
7.00〜 8.99 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
9.00〜10.99 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
11.00〜12.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
13.00〜16.99 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○
17.00〜20.00 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○
  • ※○印がご指定いただけます。◎がお勧めです。

このページの一番上へ ひとつ前のページへ


■ オプション

スリット（電着後寸法）

スリット（電着後寸法）
外　　径 0.5巾 1.0巾 1.5巾 2.0巾 ￥価格／ 1本
φD 0.5
深さ		 1.0
深さ		 1.5
深さ		 2.0
深さ		 1本
スリット		 2本
スリット		 4本
スリット
3.00〜 4.99 ○ ￥360増 ￥420増 不可
5.00〜 6.99 ○ ○
7.00〜 8.99 ○ ○ ○
9.00〜10.99 ○ ○ ○ ○ ￥430増 ￥500増
11.00〜12.99 ○ ○ ○ ○ ￥640増
13.00〜16.99 ○ ○ ○ ○ ￥480増 ￥580増 ￥740増
17.00〜20.00 ○ ○ ○ ○ ￥530増 ￥640増 ￥830増
・○印がご指定頂けます。

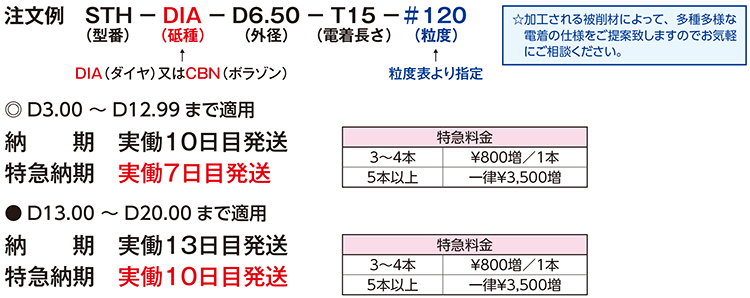

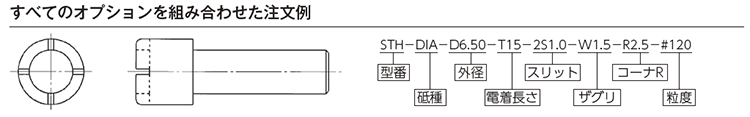

●スリットの注文例
指定方法：本数・Sスリット巾
STH−DIA−D6.50−T15−2S1.0−#120
　（2本スリット・巾1.0��）

ザグリ（電着後寸法）

ザグリ（電着後寸法）
ザグリ片肉厚み
外　　径 W1.0 W1.5 W2.0 W2.5 ￥価格／ 1本
φD 深さ 1��
4.99以下不可 −
5.00〜 6.99 ○ ￥670増
7.00〜 8.99 ○ ○
9.00〜10.99 ○ ○ ○ ￥840増
11.00〜12.99 ○ ○ ○ ○
13.00〜16.99 ○ ○ ○ ○ ￥970増
17.00〜20.00 ○ ○ ○ ○
・○印がご指定頂けます。
●ザグリの注文例
指定方法：W片肉厚み
STH−DIA−D8.00−T10−W1.0−#100
　（ザグリ片肉厚み1.0��）


コーナR（電着後寸法）

コーナR（電着後寸法）
粒　　度 コーナ R ￥価格／ 1本
＃ 指定 0.1単位
#40 R0.8〜R1.5 但し 1/ 2D以下 ￥220増
#60 R0.7〜R1.5
#80 R0.6〜R1.5
#100〜170 R0.5〜R1.5
#200〜800 R0.4〜R1.5
#40〜 80 R1.6〜R3.0 但し 1/ 2D以下 ￥300増
#100〜170 R1.6〜R3.0 ￥500増
#200〜800 R1.6〜R3.0 ￥700増
・○印がご指定頂けます。
●コーナRの注文例
指定方法：R単位
STH−DIA−D8.00−T10−R2.5−#100
　（コーナR2.5）
