電着工具 ネジ加工用 ２ピッチタイプ RN2 Series

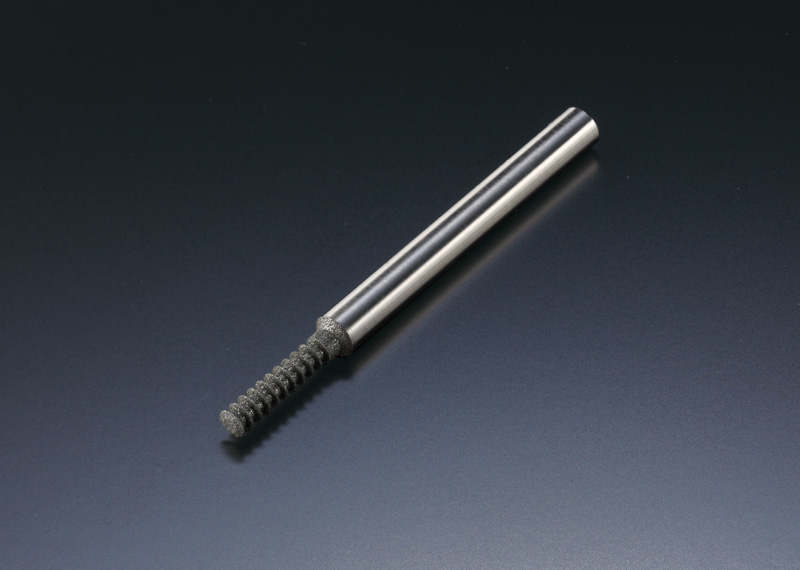

RN2 Series

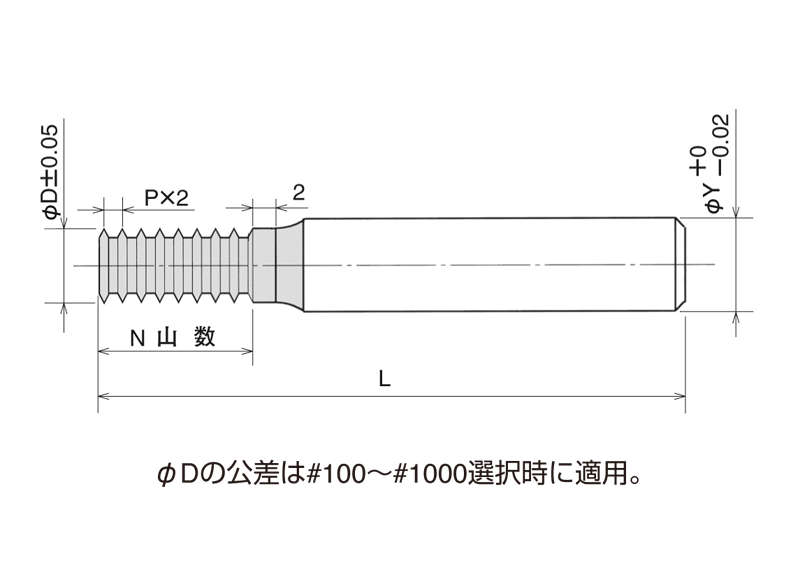

RN2 形状図


規格・単価表《標準》
ネジの呼び 外　径 山　数 ピッチ シャンク径 全　長 ￥価格／ 1本
φD N P φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 1山単位
M1.6 1.2 3〜6 0.35 3.0 40 9,020 7,520 6,620 6,010
M2 1.5 5〜6 0.4 3.0 40 7,520 6,270 5,520 5,010
M2.5 1.9 5〜7 0.45 3.0 40 6,710 5,590 4,920 4,470
M3 2.3 5〜8 0.5 3.0 40 5,900 4,920 4,330 3,930
M4 3.1 5〜8 0.7 6.0 70 5,900 4,920 4,330 3,930
M5 4.0 5〜10 0.8 6.0 70 6,980 5,820 5,120 4,650
M6 4.7 5〜10 1 8.0 80 7,260 6,050 5,330 4,840
M8 6.4 5〜10 1.25 8.0 80 8,210 6,840 6,020 5,470
M10 8.0 5〜10 1.5 10.0 80 8,660 7,220 6,350 6,130
M12 9.6 5〜10 1.75 12.0 80 10,550 8,790 7,740 7,030
M16 13.1 5〜10 2 16.0 100 12,600 10,500 --- ---
M20 16.3 5〜10 2.5 20.0 120 14,390 11,990 --- ---

規格・単価表《ヘリサート用》
ネジの呼び 外　径 山　数 ピッチ シャンク径 全　長 ￥価格／ 1本
φD N P φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 1山単位
M2H 2.0 5〜6 0.4 3.0 40 7,520 6,270 5,520 5,010
M2.5H 2.5 5〜7 0.45 3.0 40 6,710 5,590 4,920 4,470
M3H 2.9 5〜8 0.5 3.0 40 5,900 4,920 4,330 3,930
M4H 4.0 5〜8 0.7 6.0 70 5,900 4,920 4,330 3,930
M5H 5.0 5〜10 0.8 6.0 70 7,110 5,930 5,220 4,740
M6H 6.0 5〜10 1 8.0 80 7,580 6,320 5,560 5,050
M8H 8.0 5〜10 1.25 8.0 80 8,610 7,180 6,320 5,740
M10H 10.0 5〜10 1.5 10.0 80 9,720 8,100 7,130 6,480
M12H 12.0 5〜10 1.75 12.0 80 11,180 9,320 8,200 7,450
M16H 15.8 5〜10 2 16.0 100 13,250 11,040 --- ---
M20H 19.6 5〜10 2.5 20.0 120 15,210 12,670 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）
  • ＊ピッチは全て並目になります


RN2 形状図

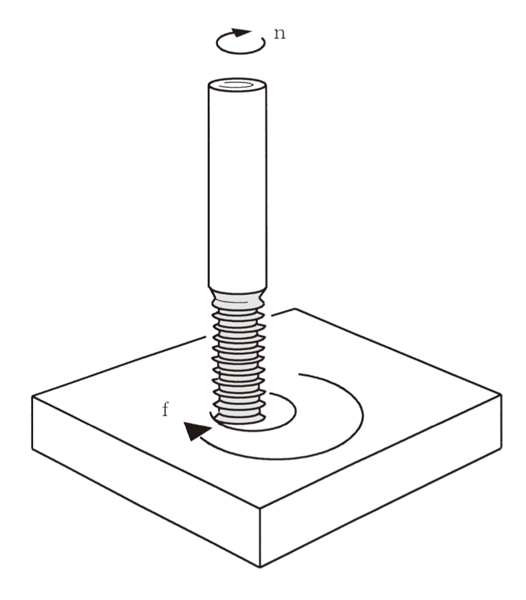

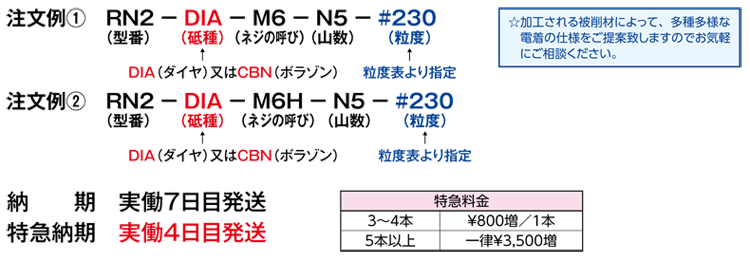

加工条件参考表［タップ穴加工（ヘリカル加工）］
電着工具仕様 RN2−DIA−M6−N10−#270
(焼入れ鋼はCBN使用)
加工条件
加工材質 回転数（ n） min-1 送り速度（ f） mm／min 切り込み量 mm／pass
超　　　硬 4000 10 0.03
焼入れ鋼 4000 5 0.03
ジルコニア 4000 20 0.03
アルミナ 4000 30 0.03

※X・Y・Zの三軸同時制御機構のついていることが使用条件となります。

使用研削液：水溶性（ソリューション型）
使用機械：マシニングセンタ

《標準》粒度表
ネジの呼び 粒　　　　　　　　　　　度
#40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
M1.6   ○ ◎ ◎ ○ ○
M2 ○ ◎ ◎ ○
M2.5 ○ ◎ ◎ ○
M3 ○ ◎ ◎ ◎ ○
M4 ○ ◎ ◎ ○ ○
M5 ○ ○ ◎ ◎ ○ ○ ○
M6 ○ ◎ ◎ ◎ ○ ○ ○
M8 ○ ◎ ◎ ◎ ○ ○ ○
M10 ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M12 ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M16 ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M20 ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
《ヘリサート用》粒度表
ネジの呼び 粒　　　　　　　　　　　度
#40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
M2H ○ ◎ ◎ ○
M2.5H ○ ◎ ◎ ○
M3H ○ ◎ ◎ ◎ ○
M4H ○ ◎ ◎ ○ ○
M5H ○ ○ ◎ ◎ ○ ○ ○
M6H ○ ◎ ◎ ◎ ○ ○ ○
M8H ○ ◎ ◎ ◎ ○ ○ ○
M10H ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M12H ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M16H ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
M20H ○ ○ ○ ○ ◎ ◎ ◎ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
