■ 任意の仕様・形状を短納期でお届け！　新システムによるイージーオーダー！！

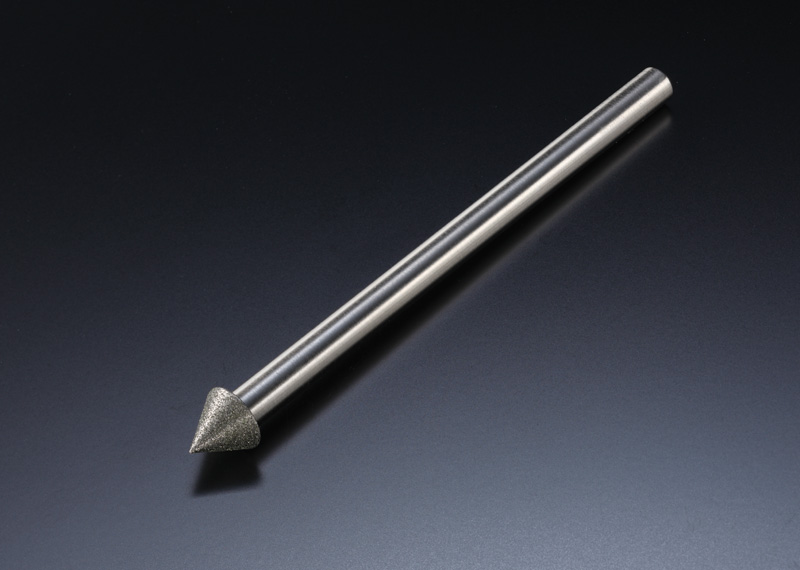

電着工具 角度加工用 先端シャープタイプ RSI Series

RSI Series

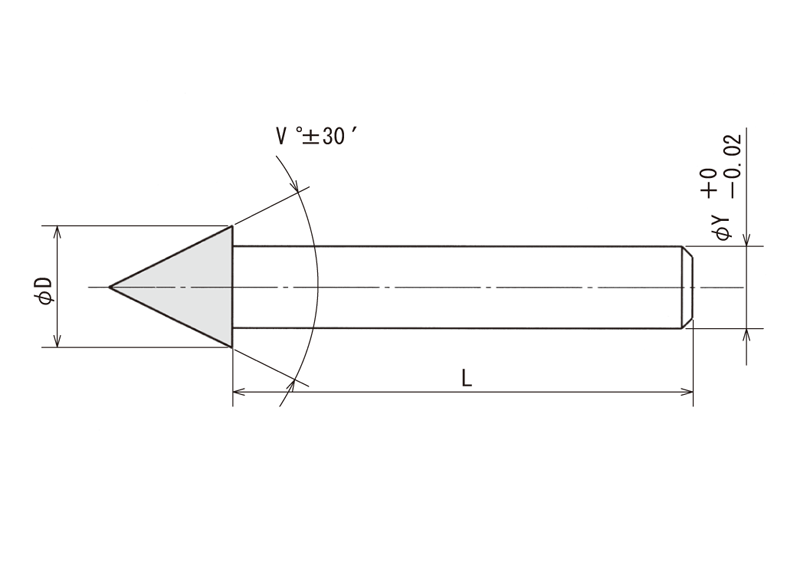

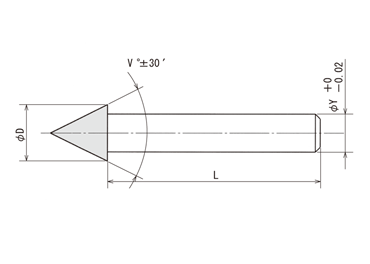

RSI 形状図


規格・単価表
外　　径 角　　度 シャンク径 シャンク長 ￥価格／１本
φD V φY L 3〜4本 5〜6本 7〜8本 9〜10本
指定 1°単位
3.0 全角 30゜〜120゜ 3.0 40 1,350 1,130 990 900
5.0 全角 30゜〜120゜ 3.0 50 1,880 1,570 1,380 1,250
6.0 全角 30゜〜120゜ 3.0 50 1,950 1,630 1,430 1,300
7.0 全角 30゜〜120゜ 6.0 60 2,120 1,740 1,560 1,410
8.0 全角 30゜〜120゜ 6.0 60 2,300 1,920 1,690 1,530
10.0 全角 30゜〜120゜ 6.0 70 2,660 2,220 1,950 1,770
12.0 全角 30゜〜120゜ 10.0 80 3,120 2,600 2,290 2,080
15.0 全角 30゜〜120゜ 10.0 80 3,930 3,270 --- ---
20.0 全角 30゜〜120゜ 10.0 80 4,740 3,950 --- ---
  • （カタログに記載されている規定本数を越えるご注文を希望される場合は、お客様窓口までご相談ください。）


粒度表
外　　径 粒　　　　　　　　　　　度
φD #40 #60 #80 #100 #120 #140 #170 #200 #230 #270 #325 #400 #600 #800 #1000
3.0 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○
5.0 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
6.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○
7.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
8.0 ○ ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○
10.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○ ○
12.0 ○ ○ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
15.0 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
20.0 ○ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ○ ○ ○ ○ ○ ○
  • ○印がご指定頂けます。◎印がお勧めです。
  • ※ #40 〜#100 は電着長さT が5 以上必要です。
